Кабель «витая пара»

На сегодня кабель «витая пара» (Twisted Pair) получил наибольшее распространение. В первую очередь это произошло благодаря его скоростным характеристикам и удобству прокладки. Его появление было вполне прогнозируемым, поскольку использование коаксиального кабеля накладывает ограничение на топологию сети, что, в свою очередь, отражается на возможностях ее модернизации и скорости передачи данных.

Свое название он получил благодаря особенности внутреннего исполнения. Так, внутри кабеля может находиться от одной до двадцати пяти пар проводников, скрученных между собой и имеющих определенный цвет.

Внешний вид кабеля «витая пара» зависит от того, какое количество проводников находится внутри него, какого типа оплетки используются для экранирования кабеля и пар, а также от наличия дополнительного заземляющего проводника (рис. 1).

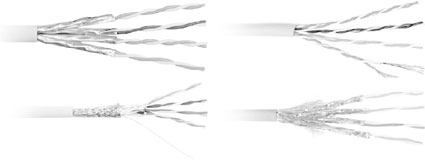

Рис. 1. Внешний вид некоторых вариантов кабеля «витая пара»

Различают экранированный (Shielded) и неэкранированный (Unshielded) кабели. Кроме того, существует много различных вариантов исполнения кабеля, среди которых наибольшее распространение получили UTP (Unshielded Twisted Pair, неэкранированная витая пара), F/UTP (Foiled Unshielded Twisted Pair, фольгированная неэкранированная витая пара), STP (Shielded Twisted Pair, эканированная витая пара), S/FTP (Screened Foiled Twisted Pair, фольгированная экранированная витая пара), SF/UTP (Screened Foiled Unshielded Twisted Pair, фольгированная неэкранированная витая пара) и др. Есть также несколько вариантов кабеля с многожильными проводниками.

Кабели различают и по категориям: чем выше категория, тем лучшими характеристиками (в том числе и скоростными) обладает кабель. Так, в настоящее время существует семь категорий кабеля «витая пара», используемых для организации работы локальной сети.

Например, кабель пятой категории позволяет передавать данные со скоростью 100 Мбит/c, а кабель начиная с шестой категории делает возможной передачу данных на скоросте не менее 1 Гбит/c. Кабель же седьмой категории теоретически способен передавать данные со скоростью 100 Гбит/с.

Кабель «витая пара» является самым популярным способом подключения компьютеров в «домашних» сетях. Стоимость кабеля достаточно низкая, однако при этом скорость передачи данных находится на очень высоком уровне. Длины сегмента кабеля в 100 м хватает, чтобы подключить компьютер в квартире, просто свесив кабель с крыши и подведя его к окну. Именно такой способ подключения является самым простым и распространенным в «домашних» сетях.
