p>Лет десять назад выбрать корпус системного блока с расчетом на мощную конфигурацию было очень просто — подходящих корпусов было всего несколько, и они ощутимо различались как по дизайну, так и по предлагаемым возможностям. Но с тех пор рынок поменялся. Ассортимент стал заметно шире: можно приобрести корпус под любые размеры компонентов, любую высоту процессорного кулера, рассчитанный на любое количество носителей информации и любое число корпусных вентиляторов. Производители стараются учитывать все капризы потенциальных покупателей, даже самые незначительные, а уж многообразию дизайнов и цветов вовсе нет числа.

В этом богатстве возможностей впору заблудиться, но можно поставить дополнительные условия, которые сильно ограничат выбор. Например, если взяться за создание полноценного жидкостного охлаждения, сочетающего в себе низкий уровень шума и очень высокую эффективность, то непременно придётся столкнуться с тем, что из представленных на рынке корпусов подходят лишь единицы. Почему? Потому что в основе такой системы должен лежать габаритный радиатор размерами 360 х 120 мм или даже 480 × 140 мм, а влезают такие крупные радиаторы совсем не в каждый корпус. Беглый анализ предложений именитых производителей позволил сделать вывод, что удовлетворяющих этим требованиям моделей на рынке не более 6-8 штук, а цены на них не просто кусаются, а просто-таки обгладывают до костей.

Известная всем компания Thermaltake Technology Co., Ltd. взяла и не только выпустила корпус для СЖО, но и сделала его рекордно вариативным в плане размещения радиаторов, и при этом установила самую низкую стоимость в данном классе корпусов. Встречаем Thermaltake Core X71!

Обзор корпуса Thermaltake Core X71 (CA-1F8-00M1WN-00)

⇡#Технические характеристики

* По данным «Яндекс.Маркета» на 20.05.2016.

Упаковка и комплектация

Thermaltake Core X71 поставляется в огромной картонной коробке, оформленной достаточно скромно. На её лицевой и обратной сторонах приведено схематичное изображение корпуса и его компонентов в раскладке.

На боковых сторонах перечислены ключевые особенности устройства (на 12 языках, включая русский), а также приведены технические характеристики.

Внутри картонной коробки корпус упакован традиционно: две пенопластовые вставки по бокам и полиэтиленовый пакет.

Поскольку одна из боковых стенок корпуса имеет прозрачное стекло, то, на наш взгляд, такая упаковка недостаточна, чтобы надёжно защитить Thermaltake Core X71 во время транспортировки. Небольшой удар по коробке – и стекло может лопнуть.

Хотелось бы, чтобы эта часть корпуса была дополнительно защищена хотя бы картонными вставками. Нам повезло — при перевозке наш экземпляр Thermaltake Core X71 нисколько не пострадал.

Аксессуары находятся внутри корпуса. В их числе пакетик с винтами, стяжками и мягкими шайбами, кабель-удлинитель для дополнительного питания материнской платы, четыре скобы для установки дополнительных вентиляторов, силиконовые опоры для блока питания и два кабеля с резисторами для фронтальных вентиляторов.

Разумеется, в комплект поставки входят инструкция по установке на тех же двенадцати языках, а также маленькая памятка Thermaltake.

Core X71, как и большинство продуктов из ассортимента Thermaltake, выпускается в Китае, и на него предоставляется трёхлетняя гарантия. Стоимость новинки одна из самых демократичных среди корпусов системных блоков такого класса – всего 139 долларов США, а в России данную модель можно приобрести начиная с 10 210 рублей. Сравните с одноклассником Corsair Obsidian Series 900D, за который просят не менее 25 000 рублей.

⇡#Дизайн

Изысканным дизайном Thermaltake Core X71 похвастать не может, но от него этого никто и не ждал – перед нами серьёзная вещь, не для дискотечных развлечений. К тому же назвать корпус скучным или даже некрасивым нельзя, напротив – за счет выдержанного стиля он выглядит вполне притягательно.

Любая сторона — прямоугольник, цвет — только чёрный, разве что с одной стороны есть прозрачное окно, которое на заводе заботливо заклеили плёнкой. Передняя, нижняя и верхняя грань сетчатые, как и нижние части боковин.

Высота корпуса равна 677 мм, ширина – 250 мм, а длина – 511 мм. Без блока питания он весит всего 12 килограммов.

На передней панели видны два отсека для 5,25-дюймовых устройств и логотип компании Thermaltake. Сзади находятся решётка для крепления 120/140-мм вентилятора, три отверстия с резиновыми заглушками под кабели или шланги системы жидкостного охлаждения, а в нижней части – панель для установки блока питания.

Если оценить количество отверстий в корпусе, можно сказать, что Core X71 выполнен с прицелом на максимально быстрое и беспрепятственное прохождение сквозь него воздушного потока. Добавим, что корпус стоит на четырёх пластиковых ножках высотой 25 мм с резиновой основой, препятствующей скольжению и снижающей вибрации.

На край верхней панели выведены разъёмы для наушников и микрофона, кнопка сброса, индикатор активности жёсткого диска, большая кнопка включения или выключения, два порта USB 3.0 и два порта USB 2.0.

Отметим приятное (с точки зрения тактильных ощущений) срабатывание кнопки включения и её малый ход. Как правило, такие кнопки служат очень долго, что немаловажно, ведь корпус приобретается надолго и переживёт не одну смену конфигураций.

⇡#Внутреннее строение

Чтобы ознакомиться с внутренним строением Thermaltake Core X71, нужно снять с него все крышки и стенки. Каждая из них имеет свой противопылевой фильтр. Нижние части боковых стенок закреплены парой винтов, которые при выворачивании остаются в панели — искать их потом не придётся.

Противопылевой фильтр в верхней части корпуса закрепляется ещё проще – на магнитных полосках по периметру.

Внизу корпуса также установлен фильтр, но здесь он выполнен в виде пластиковой рамки с ячейками, которая выдвигается вперёд, что очень удобно для чистки.

Наконец, фильтр на передней панели, также снимаемой без использования инструментов, просто вставлен в пластиковые проушины, но держится достаточно надёжно.

Основные боковые стенки корпуса закреплены на винтах с нарезной головкой.

Сняв их, можно изучить внутреннее строение Thermaltake Core X71.

Корпус модульный, то есть все внутренние конструктивные элементы в нём съёмные. Их можно как убирать совсем, так и переставлять в другие зоны корпуса, специально для этого предназначенные. Это очень удобно. Вот как выглядят все элементы, снятые с корпуса.

Теперь поговорим непосредственно о количестве внутренних отсеков. В Thermaltake Core X71 можно установить два устройства форм-фактора 5,25”, что, на наш взгляд, мало. Лично мне не хватило ещё одного отсека 5,25”: в одном разместился DVD-привод, во втором – панель для вентиляторов, а вот коробке Scythe под жёсткий диск отсека уже не досталось. С другой стороны, разработчиков можно понять, ведь они позиционируют Core X71 как идеальный корпус для СЖО, а при добавлении ещё одного пятидюймового отсека в верхней части корпуса установить туда длинный радиатор системы жидкостного охлаждения не получится — войдёт только длиной 240 мм.

Что касается готовых отсеков под жёсткие диски, то их пять. Три из них расположены в отдельной корзине в основной зоне корпуса. Корзина приворачивается винтами, поэтому её можно как переставить выше в этой же зоне, так и переместить в нижнюю часть корпуса. Ещё два посадочных места под жёсткие диски размещены в зоне между панелью для крепления материнской платы и глухой стенкой корпуса, поэтому сориентированы вертикально.

Корзины выполнены из мягкого пластика, а в местах крепления к ним жёстких дисков имеются силиконовые шайбы, уменьшающие передачу вибраций на корпус и снижающие тем самым уровень шума. Также отметим, что в каждую корзину можно установить SSD или HDD 2,5”. Более того, в каждый пятидюймовый отсек можно установить ещё по паре маленьких носителей данного форм-фактора.

От верхней панели с кнопками и разъёмами выведен шлейф кабелей, который можно аккуратно проложить за стенкой.

В инструкции по сборке и эксплуатации корпуса приведена схематичная компоновка установки в него различных радиаторов СЖО. Если судить по этой схеме, возможности Thermaltake Core X71 попросту безграничны – можно установить радиаторы размерами от 120 × 120 до 480 × 120 мм.

Причём можно скомбинировать сразу несколько радиаторов в разных зонах корпуса и (или) объединить их друг с другом. Рай водянщика, да и только!

Здесь же отметим высокое качество изготовления корпуса, точный подгон деталей, отсутствие люфтов и острых кромок. Всё сделано очень аккуратно. Толщина металла боковых стенок – 0,7 мм.

⇡#Система охлаждения

Штатная система охлаждения в Thermaltake Core X71 организована двумя 140-мм вентиляторами на передней панели и одним 140-мм вентилятором на задней панели.

Два Riing 14 LED Blue с номинальной скоростью вращения 1400 об/мин, воздушным потоком 51,2 CFM, статическим давлением 1,58 мм H₂O и уровнем шума 28,1 дБА работают на вдув. С помощью входящих в комплект кабелей-переходников скорость этих вентиляторов можно снизить до 1000 об/мин, уменьшив уровень шума до 22,1 дБА.

В свою очередь, один Pure 14 с номинальной скоростью вращения 1000 об/мин, воздушным потоком 55,3 CFM, статическим давлением 0,579 мм H₂O и заявленным уровнем шума 20,0 дБА установлен на задней стенке и работает на выдув. С одной стороны, единственный вентилятор, работающий на выдув, — это мало. С другой, скорее всего, инженеры Thermaltake не стали ставить больше по одной простой причине: покупатели Core X71 — это обладатели систем жидкостного охлаждения, а значит, в корпус будут добавлены ещё вентиляторы на радиаторах СЖО.

Возможности для самостоятельной организации воздушного охлаждения в Thermaltake Core X71 приведены на следующей схеме.

Как видим, в корпус можно установить несчётное количество вентиляторов размерами от 120 × 120 до 200 × 200 и благодаря этому организовать беспрецедентную по эффективности охлаждения систему либо добиться минимального уровня шума за счёт, например, установки десяти низкоскоростных вентиляторов типоразмера 120 мм.

⇡#Сборка

Инструкцию по сборке системы внутри корпуса Thermaltake Core X71 можно скачать с официальной страницы, но даже без неё никаких сложностей у нас не возникло. Всё очень просто, удобно и быстро. Носители мы закрепили в пластиковых корзинах, одну из которых разместили на задней опорной стенке корпуса.

Блок питания был установлен в нижней части Core X71, хотя, если длины кабелей не хватает, его можно разместить и в основной зоне корпуса вместе с материнской платой.

На фото выше показана лишь предварительная укладка кабелей, поскольку потом Core X71 ждала смена корпусных вентиляторов. Поэтому пока прокладка кабелей и выглядит так неаккуратно. Напомним, что для кабелей в комплекте поставки корпуса есть стяжки, а в самом корпусе – петли для этих стяжек.

В основном отсеке мы разместили нашу стандартную конфигурацию с суперкулером Phanteks. Разумеется, никаких помех этому размещению не было, а свободного пространства ещё осталось более чем достаточно.

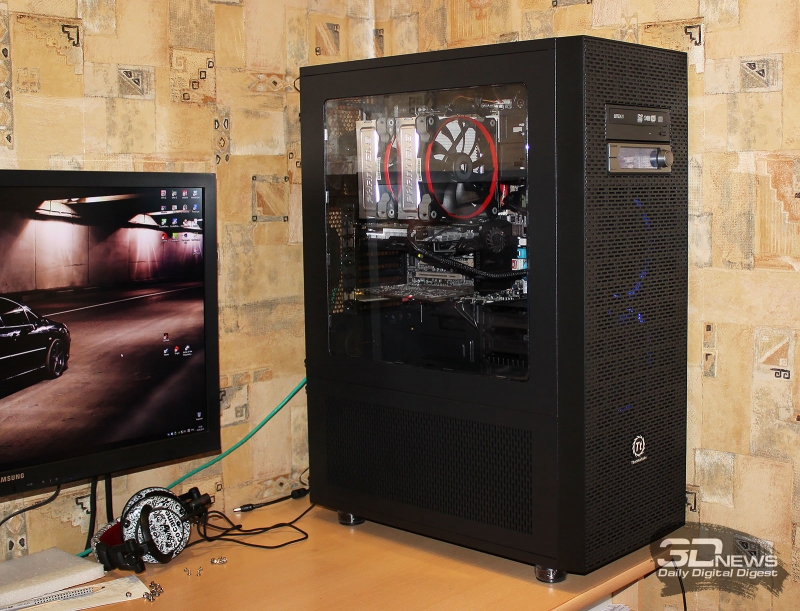

Конечно, на рабочем столе Core X71 выглядит очень массивно и громоздко. Скорее, его нужно размещать где-то в нижней части рабочей зоны, но, если учесть постоянную смену компонентов системного блока и их тестирование, для меня такое расположение корпуса было бы наиболее удобным.

Без каких-либо трудностей разместилась в Core X71 и система жидкостного охлаждения с радиатором размерами 360 × 120 мм.

Отметим очень удобное расположение корпусных отверстий для кабелей – выполнены они именно там, где нужно, и все имеют мягкие резиновые вставки.

Передние вентиляторы оборудованы синей подсветкой, как и кнопка пуска в верхней части корпуса. Ночью вентиляторы светятся — приятно и ненавязчиво.

Днём подсветку почти не видно.
