Новая статья: Обзор NAS Western Digital My Cloud EX2: двухдисковый универсал
11.09.2014, 20:00:02

p>В нашей тестовой лаборатории уже побывали три сетевых накопителя компании Western Digital из «облачной» серии My Cloud, главной задачей которых является удалённый доступ к данным с настольных и мобильных клиентских устройств через Интернет. Обзором четвёртой модели мы завершаем рассказ об этих устройствах, предназначенных для самого разного круга пользователей. Двухдисковый NAS My Cloud EX2, о котором сегодня пойдёт речь, по внешним признакам во многом повторяет младшего двухдискового собрата My Cloud Mirror, но по своим возможностям он наиболее близок к старшему четырёхдисковому My Cloud EX4, за исключением, естественно, тех его качеств, которые непосредственно связаны с построением RAID-массивов и количеством жёстких дисков.

#Технические характеристики

Western Digital My Cloud EX2
HDD 2 x 3,5″ SATA
Файловая система EXT4
RAID уровень Однодисковый том, JBOD, RAID 0/1
Процессор Marvell ARMADA 370, 2 х ARMv7 @ 1,2 ГГц
Оперативная память 512 Мбайт DDR3 SDRAM
Сетевые интерфейсы 1 х Gigabit Ethernet RJ-45
Дополнительные интерфейсы 2 x USB Host 3.0
Дисплей Отсутствует
Протоколы FTP, CIFS/SMB, AFP, NFS, SNMP, SSH, HTTP, P2P
Клиенты Microsoft Windows XP (SP3) / Vista / 7 / 8
Apple Mac OS X
Android,
iOS DLNA/UPnP-устройства
Система охлаждения 1х вентилятор 35х35 мм, 9500 об/мин
Габариты, мм 172х100х155
Масса, кг 0,8 (без HDD)
Гарантия, мес. 24
Цена, руб. (0 / 4 / 6 / 8 Тбайт) 9 500 / 16 700 / 20 000 / 25 500

Жёсткий диск Western Digital WD30EFRX

Двухдисковая модель My Cloud EX2 поставляется в четырёх вариантах исполнения в зависимости от общего объёма предустановленных накопителей — 4, 6, 8 Тбайт и в варианте без дисков. Нам на тестирование досталась модель с 6 Тбайт на борту. В устройстве используются жёсткие диски Western Digital WD30EFRX серии Red, имеющие интерфейс SATA III (6 Гбит/с) и кеш-память ёмкостью 64 Мбайт, а также отличающиеся невысоким энергопотреблением.

Системная плата My Cloud EX2

Архитектура процессора Marvell ARMADA 370

Устройство работает под управлением процессора Marvell ARMADA 370 с тактовой частотой 1,2 ГГц. Это известная многим SoC с архитектурой процессорных ядер ARMv7 (более конкретных данных Marvell, к сожалению, не дает), нередко использующейся при разработке сетевых накопителей и других устройств. Процессор накрыт небольшим алюминиевым радиатором и не имеет системы активного охлаждения.

Модули оперативной памяти Nanya DDR3-1600

Объём оперативный памяти составляет 512 Мбайт — она представлена двумя несъёмными модулями SDRAM NANYA NT5CB256M8FN-DI разработки тайваньской компании Nanya Technology. Два последних символа в наименовании означают, что модули относятся к классу DDR3-1600, но производительность памяти ограничена возможностями аппаратной платформы, то есть режимом DDR3-1333.

Модуль NAND-памяти SKhynix H27U2G8F2CTR-BC

Для хранения прошивки используется флеш-модуль SKhynix H27U2G8F2CTR-BC производства компании Hynix Semiconductor Inc. Модуль имеет ёмкость 256 Мбайт.

Сетевой интерфейс Marvell Alaska 88E1518

Передачу данных по сети обеспечивает гигабитный интерфейс Marvell Alaska 88E1518 разработки компании Marvell Technology Group Ltd.

Контроллер интерфейса USB 3.0 YET-D720202

Центральный процессор My Cloud EX4 не имеет встроенного контроллера USB 3.0. Для работы двух портов с разъёмами голубого цвета на обратной стороне системной платы устройства производитель дополнительно разместил микроконтроллер YET-D720202 производства японской компании Renesas Electronics Corporation.

Набор интерфейсов у My Cloud EX2, как и у всей линейки «облачных» NAS My Cloud, не отличается разнообразием. Для подключения внешних носителей данных и других устройств предусмотрены только два порта USB 3.0. Портов eSATA на борту накопителя нет.

#Комплектация

Комплект поставки My Cloud EX2

Сетевой накопитель поставляется в достаточно большой картонной коробке ярко-синего цвета. Упакован NAS с особой тщательностью — так же бережно и аккуратно, как четырёхдисковая модель My Cloud EX4. Помимо самого устройства, в коробке был найден стандартный набор аксессуаров:

  • адаптер питания с несъёмным кабелем и парой съёмных вилок разных стандартов;
  • сетевой кабель;
  • краткое бумажное руководство по установке и настройке;
  • гарантийный талон.

Всё необходимое для работы ПО требуется скачать с сайта производителя — как и для подавляющего большинства других современных NAS. В комплект с нашим экземпляром My Cloud EX2 входят, как мы уже говорили, два предустановленных жёстких диска Western Digital WD30EFRX серии Red ёмкостью 3 Тбайт каждый — докупать накопители не нужно.

#Внешний вид и эргономика

Внешний вид My Cloud EX2

Корпус устройства выполнен из матового тёмно-серого пластика. Пожалуй, это единственное существенное отличие внешнего вида My Cloud EX2 от внешности младшей двухдисковой модели My Cloud Mirror. Корпус имеет скромные габариты и весьма привлекательные формы. Внешне он напоминает очень толстую книгу, а потому гармонично впишется на любую полку. Половина его граней сделаны острыми, а вторая половина заметно сглажена. Ощущение контраста усиливает и тот факт, что лицевая и боковые поверхности совершенно ровные, в то время как задняя стенка, а также верхняя и нижняя поверхности выполнены с рифлением, в глубине которого скрыты многочисленные прорези для вентиляции.

Панель индикаторов

Кнопок управления (даже питанием) у этого NAS нет. Зато в нижней части лицевой панели на выделяющейся своим более тёмным цветом вставке расположены три светодиодных индикатора, информирующие пользователя о состоянии питания и активности жёстких дисков. Нет и USB-порта на лицевой панели. Эта конструктивная особенность присуща всем сетевым накопителям линейки My Cloud.

Задняя стенка

Вид снизу

На задней стенке размещены USB-порты, разъём для подключения адаптера питания и отверстие для крепления замка безопасности типа Kensington. Нижняя поверхность, как и задняя, имеет множество вентиляционных отверстий. Здесь закреплены четыре ножки из мягкого синтетического материала для надёжной горизонтальной установки устройства.

Дверца HDD-отсека

Доступ к дисковому отсеку у My Cloud EX2 осуществляется через верхнюю откидывающуюся панель. Дверца имеет классический пружинный замок и открывается при нажатии на расположенную у передней кромки крупную кнопку.

#Монтаж жёстких дисков и внутреннее строение

Монтаж жёстких дисков

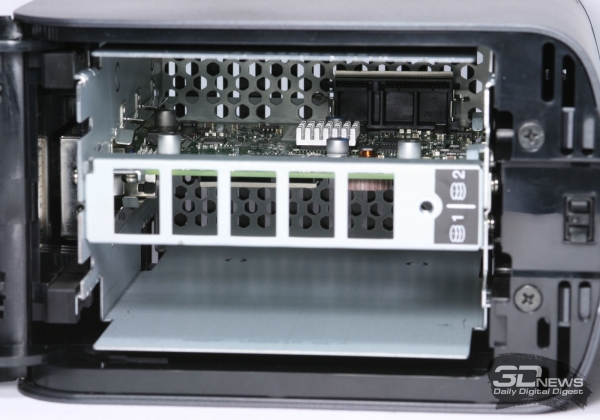

Дисковый отсек

Диски с элементами крепления

Как и другие модели NAS «облачной» серии My Cloud, сетевой накопитель My Cloud EX2 предназначен под монтаж исключительно 3,5-дюймовых носителей. Зато осуществляется установка предельно просто: нужно всего лишь открыть верхнюю дверцу дискового отсека, снять фиксирующую диски пластину и аккуратно установить накопители на свои места. Салазок у этого NAS нет. Их функции выполняют металлические направляющие внутренней части корпуса с пазами, по которым должны скользить вкрученные в накопители винты. Для упрощения обратного процесса, то есть извлечения дисков, к одному из винтов на каждом диске крепится жёсткий пластиковый лепесток, позволяющий легко и просто вытянуть накопитель наружу.

Внутреннее строение корпуса

Внутренняя конструкция корпуса выполнена из металла. Она представляет собой жёсткий каркас, в котором практически нет никакого свободного пространства, но при этом не забыты ни рёбра жёсткости, ни резиновые вкладки, осуществляющие демпфирование диска при работе, а также защищающие его от небольших внешних воздействий. В нижней части размещён 35-миллиметровый вентилятор, установленный под небольшим углом. Примечательно, что и он покоится на резиновых вкладках.

Крепление системной платы

Системная плата у My Cloud EX2 предельно компактная. Расположена она не у одной из боковых стенок, как у других NAS, а в самом центре дискового отсека между устанавливаемыми в него носителями. Плата тщательно заземлена с корпусом металлическими скобами. Всё собрано предельно аккуратно и не заслуживает даже малейших замечаний придирчивого пользователя.
